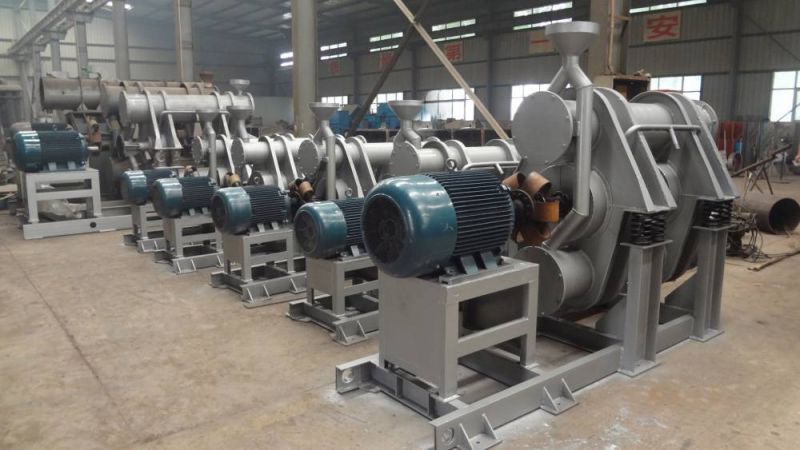

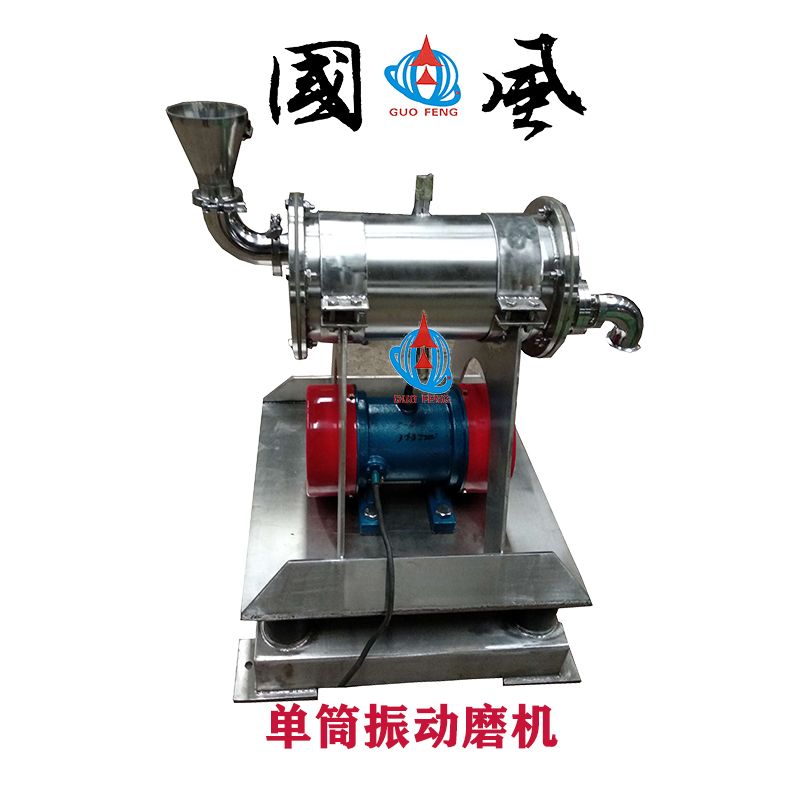

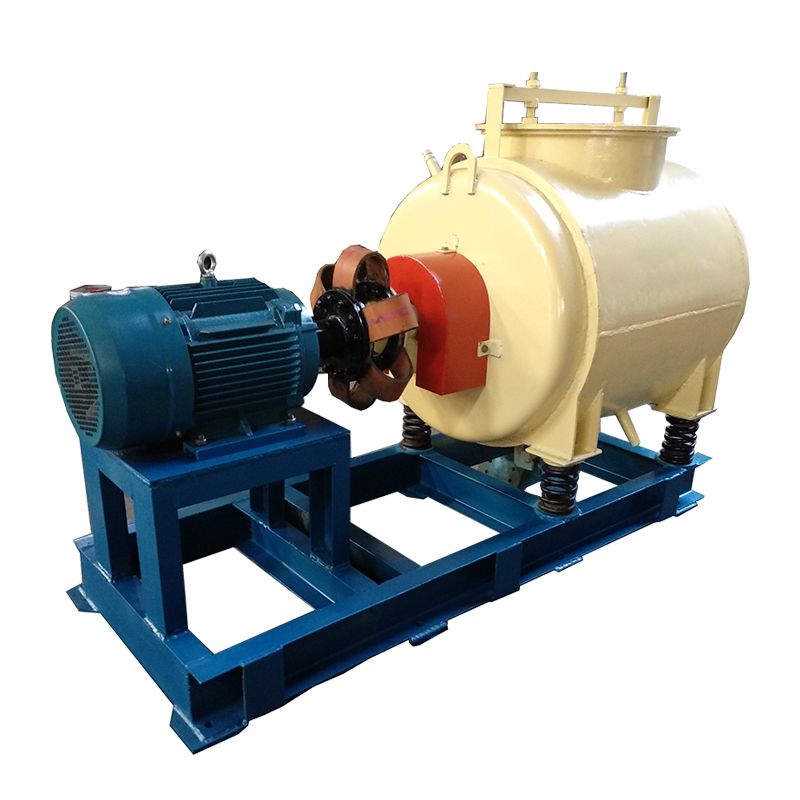

一、振動磨機概述3ZM系列振動磨機是一種新型**節能型粉磨設備。它在磨制細粉和超細粉物料時，比傳統的回轉式磨機具有明顯的優越性。（效率提高2-5倍，能耗降低20％-30％），該機具有振動強度大，磨粉效率高、功率消耗少、噪音小、結構緊湊，安裝維修方便等優點。該機可以廣泛應用于選礦、建筑材料、研磨材料、粉未冶金、電力、陶瓷、耐火材料、磁性材料、化工、食品等多種行業，是球磨機理想的換代產品。二、振動磨機的結構及工作原理本機主要由底架、機體支架、隔音罩、機體、磨筒、激振器、襯板、彈性支撐、磨破介質和驅動電機等幾部分組成。1、底架通過彈性支撐把機體托起，并保持驅動電機與振動主體撓性聯接距離不變；2、隔音罩用來阻隔磨機工作時發出的噪音，以減少噪音對整個工作區的影響3、機體上緊固有磨筒，并裝配有激振器；4、磨筒是磨機振磨的工作體，用以盛裝磨破介質和研磨物；5、激振器用以把電機的轉動力矩轉化為磨機的周期振動；6、襯板緊貼于磨筒內壁，用以保護磨筒，在磨筒內振磨物料時，同時對磨筒內壁也有較大磨損，在磨筒內裝置易于更換的襯板，可提高整機的使用壽命；7、彈性支撐使磨機機體處于彈性狀態，并基本隔絕機體振動時對底座的振動沖擊；8、磨破介質是磨機的研磨主體，用以對物料的沖擊研磨；9、驅動電機，給磨機振磨提供能量。接通電源，驅動電機通過撓性聯軸節帶動激振器旋轉，產生足夠的激振力，使磨機機體進入環行周期振動狀態，振擺沖力被連續傳遞到裝入磨筒內的全部物料上（即介質和受磨物料上），通過磨破介質與受磨物料之間的互相沖擊，把受磨物料振碎研細。三、振動磨機的安裝與調整本機電機支架用螺栓連接在底架上，安裝時，校平機架后，把磨機的機體部分放置于彈性支撐上，把電機軸與機器主軸（激振器軸）校直在同一中心線上，聯接撓性聯軸節即可。本機開機前，必須作好以下工作1、裝填好磨破介質，不裝磨破介質萬不可開機，以防機器重量太輕，造成飛車事故；2、接好冷卻用循環水。循環水有兩個作用：一是降低軸承運轉時的溫度，用以保護軸承；二是對不能耐較高振磨溫度的材料 ，通過加上在外套內的循環水來吸收振磨筒內振磨時產生的熱量；3、裝好隔音罩減少機器噪音對工作區的影響；4、本系列磨機電機功率較大，建議采用降壓起動，以減少2起動時對電網的影響，一般情況下，不配置專用電器柜，如特殊需要可另訂；5、如需連續自動進料，連續自動出料，我廠可為用戶配置自動進、出料裝置；6、根據振磨物料不同，要求的振動磨強度也不同，為此，可增減改變副偏心塊，需要大激振力時，可把副偏心塊用螺栓緊固連接在偏心裝置上，反之，把副偏心塊取下。四、振動磨機的技術參數  3ZM-1003ZM-2003ZM-4003ZM-8003ZM-1200粉磨方式干法、濕法、開路、閉路入料粒度0-25出料粒度0.3-0.074筒體容積（L）1002004008001200處理能力（t/h）0.1-1.50.2-30.5-51-101-16振幅9-149-148-117-97-9電機功率17-2222-3745-5555-7575-90振動頻率（次/分）16.316.316.316.316.3整體重量2.546.611.514外形尺寸（長×寬×高）2612×1654×20542900×1884×23783800×2350×249004843×2956×2510

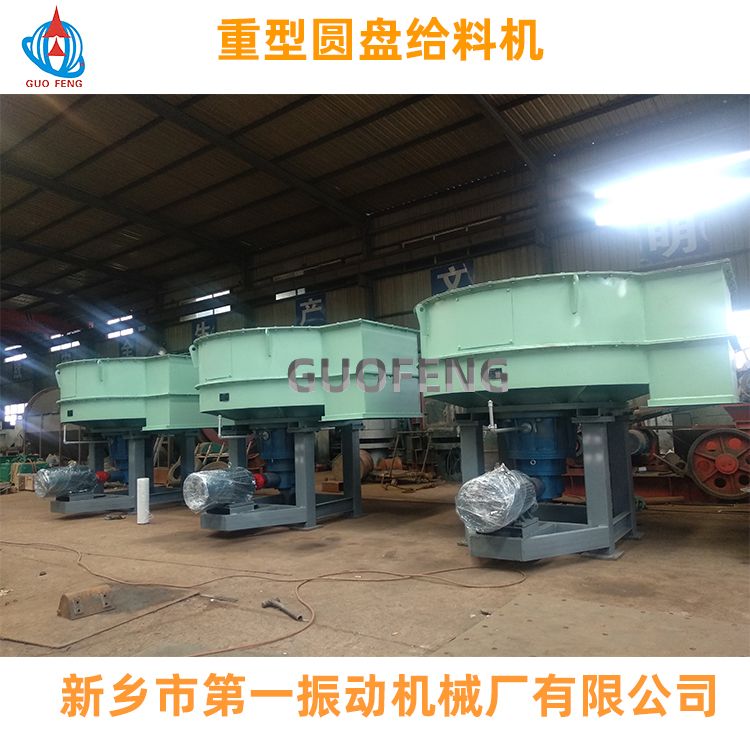

重型圓盤給料機_重型給料機廠家一、圓盤給料機概述圓盤給料機是一種應用廣泛的連續式容積加料設備，該機是利用物料的流動性，通過轉動的圓盤和可調節的刮料板把物料從容器中刮送到受料設備中，適用于各種非粘性且流動性不是非常好的物料。該類機型設計緊湊，結構簡單，調節方便，使用可靠，維修量小，噪音很低，是水泥廠，化工行業，發電廠等部的系統配給料設備，同時可作為其他行業非粘性物料的給料設備。該機有座式和吊式兩種形式，也有分開式和閉式兩種結構。我公司生產的圓盤規格主要有：Φ600  Φ800  Φ1000  Φ1250  Φ1600  Φ1750  Φ2000  Φ2500等。二、圓盤給料機的選型說明1.用物料靜止時的休止角代替生產能力均按物料體積計算，如要更換成重量，則必須考慮到物料容重的變化。2.選用的生產能力只能在生產能力與生產能力之間不得超越其范圍，當實際的物料休止角在表中未列出時，可以用插入法求生產能力。但要注意：生產能力隨休止角的增大而增大，生產能力則反之。三、圓盤給料機的技術參數型號圓盤直徑圓盤高轉速(r/min)物料大粒度喂料能力(m3/h)電機功率設備自重(包括電機)(kg)KR66008250.69~3.91.1490KR88008301.18~7.652.2597KR1010007.5402.59~16.73906KR1313007504.5~2541500KR1616006.5707.8~407.52300KR20200061008.6~60112800吊式圓盤給料機分為DK型敞開式給料機DB型封閉式給料機。傳動布置形式按減速機與圓盤主體相對位了 置不同來分，有左、右、后3種，選用時應明確；正常情況下按Y系列異步電動機供貨；給料套筒分為敞開式和封閉式2種，選用時應明確；安裝基礎螺栓由用戶自備。

滾筒篩概 述GTS圓筒回轉篩的(滾筒篩)主體結構是篩分筒，它是由若干個圓型狀篩網組成，整體與地平面成傾斜狀態，外部被密封隔離罩所密封，以防止污染環境。      通過變速減速系統使篩分筒在一定轉速下旋轉，物料自上而下通過篩分筒得到分離，細料從篩分筒前端下部排出，粗料從篩分筒下端尾部排出。  圓筒回轉篩可設有梳型清篩機構，在篩分過程中可通過梳型清篩機構與篩分筒的相對運動，達到對篩體不間斷清理的效果，使篩分筒在整個工作過程中**保持清潔、不粘、不堵、不影響篩分效果。  圓筒回轉篩(又名圓滾筒篩)根據不同分級要求，其分級級數一般從細到粗為1-4節，物料從細到粗分別從第一節到*后一節篩網篩出，大于后一節篩網孔的物料從出料口排出。  圓筒回轉篩(又名圓滾筒篩)在使用過程中，運轉緩慢均勻，沖擊振動很小、工作平穩、其安裝簡單，有時甚至不需要專門的基礎。可以直接放置于平整的地面或樓板上及料倉下。該機易于密閉收塵、維修量小、維修簡單、使用壽命長。是耐火材料、煤、河砂分級、砂石塊分級中經常使用的設備。1、物料適應性廣YTS滾筒篩（回轉篩）廣泛應用于各類物料篩分，無論是劣質煤、煤泥，還是煤煙以及其它類物料，都是順利進行篩分。2、進料方式簡單多樣我公司研制的回轉篩進料口可根據現場實際設計，無論是皮帶、漏斗或其它進料方式，不用采取特殊措施，都可以順暢進料。3、篩分效率高設備可設有梳型清篩機構，在篩分過程中，不管進入篩分筒的物料多臟、多雜都可以篩分，從而提高了設備的篩分效率。4、篩分量大、易于大型化在相同尺寸下，圓面積比其它型狀的面積都大，因此其篩分有效面積就大，使物料能充分接觸篩網，因而單位時間內篩分量就大。又因其結構簡單，布置方便，技術新穎而成熟等特點，*易大型化。5、自身能耗小我公司研制的回轉篩電機功率小，是其它篩型的二分之一到三分之一，處理相同量物料而運行時間僅為其它篩型的二分之一，因此能耗低。6、工作環境好整個篩分筒可以用密封隔離罩所密封，徹底清除了篩分循環過程中的粉塵飛揚，塊狀分濺等現象，避免了對工作環境的污染。7、設備噪音低YTS滾筒篩在運行中，由于回轉速度小，并且有密封隔離罩與外界隔離，使噪聲無法傳遞到外部，從而降低了設備噪音。8、使用壽命長，維修量小YTS滾筒篩是由若干個圓環狀網組成，其總篩分面積遠遠大于其它篩型的篩分面積，再加上篩分效率高，設備運行時間短，故而使用壽命較長，易損件少、維護量小。9、檢修方便設備密封隔離上罩可以拆開，拆開后不影響機器正常運行，并且使得檢修非常方便。注：1、外型尺寸是按筒體長計；2、處理量是按大孔徑計算；3、傾斜角度和每節長度視物料不同而不同；3、質量按筒體長且使用編織網時計；4、物料大塊所占比例不超過10%

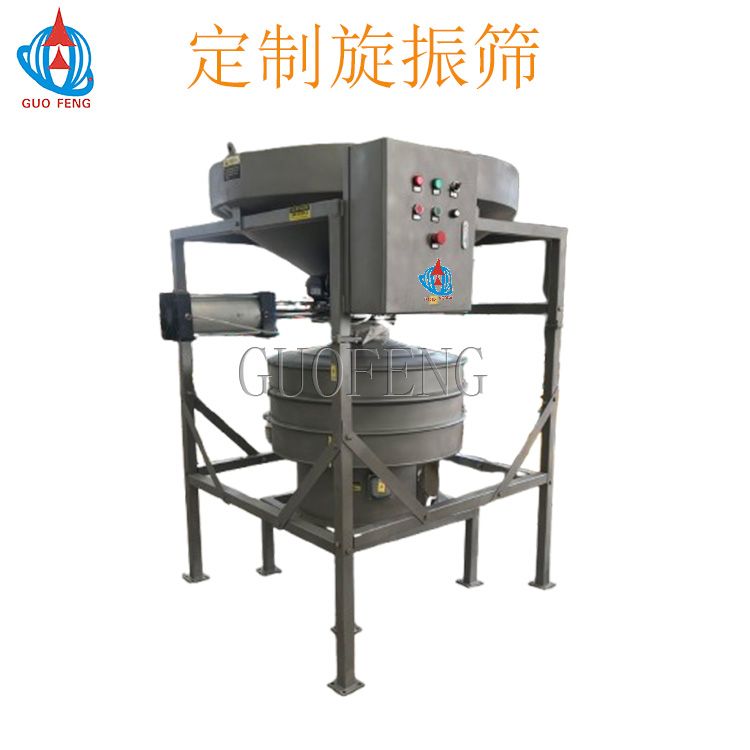

產品簡介  旋振篩又稱為圓篩、旋振篩以及三次元振動篩，是一種通用的振動篩分、過濾設備，在粉體、小顆粒以及液體物料的生產加工中都有著良好的應用，其振動運動軌跡是一種復雜的空間三維曲線。該系列篩機是一種髙精度細粒、微粉篩分機械，廣泛用于礦業、建材、冶金、化工、食品、醫藥、輕工、磨料、水泥、鑄造、玻璃、涂料等行業的物料干、濕篩分和液體中固體物分離回收，還可用于廢水篩濾回收。該系列篩機篩分效率髙，篩分精度可達95%以上;出料口可在360。圓周位置任意可調;全封閉，無灰塵污染;裝有彈跳球清網裝置。具有更換篩網方便、體積小、重量輕、安裝簡單、維修方便等特點。技術參數  型號公稱   直徑   （mm）篩面   直徑   （mm）有效   篩面面積   （m3）大   入料粒度   （mm）篩面規格   （目/英寸）層數    振次   （rpm）功率   （KW）XZS-4004003400.10<102-3251-315000.18XZS-6006005300.22<102-3251-315000.25XZS-8008007200.41<202-3251-315000.55XZS-100010009000.63<202-3251-315000.75XZS-1200120011000.95<202-3251-315001.1XZS-1500150014001.34<202-3251-315002.2XZS-1800180017102.32<302-3251-315003XZS-2000200019102.90<302-3251-315004

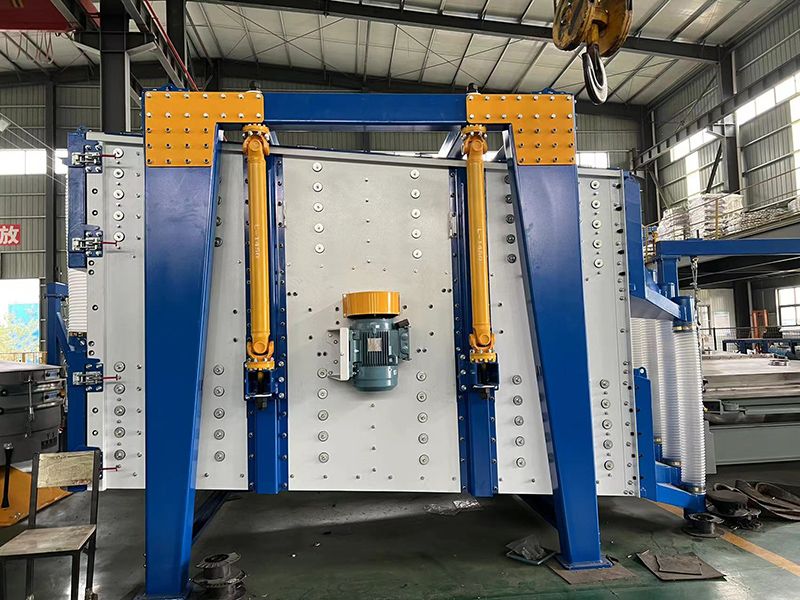

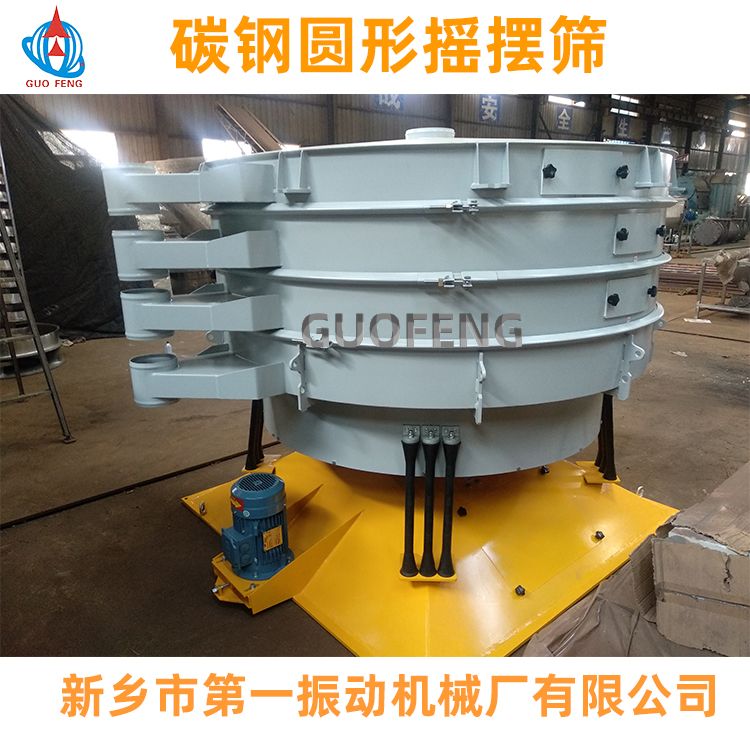

  搖擺篩產品概述  搖擺篩的設計是為了滿足大產量，高精度篩分的廠家而特殊設計的一種篩分機，簡單的篩分是雙眼注視雙手篩分。搖擺篩分機就是對此的機械模擬，它是目前有效的模擬了人工篩分運動的有效原理（篩分精度、效率、篩網壽命均是常規圓篩的5－10倍），符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。 化學、食品與香料、塑料、礦業、醫藥、木業及膠合板、冶金、橡膠、飼料、化肥、糖鹽業、再生行業。   搖擺篩工作原理 ◆ 基本的回轉運動與人工篩分相類似；偏心率從25到40mm可調；低速V型皮帶驅動從120到360rpm可調；◆ 每一種產品的停留時間可以通過搖擺篩的徑向角與切向角朝驅動軸線方向進行調整；◆ 因此建立水平與拋擲三維翻滾運動，物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播，細小顆粒從而完成了整個篩分過程；◆ 水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆粒被運到出口處。出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素；◆ 此次過程在每篩層之間重復進行。   搖擺篩技術參數   型號直徑篩分面積(m2)傾角入料顆粒頻率(r/min)振幅功率YBS-6006000.280-10≤30220-28020-700.75YBS-100010000.660-10≤30220-28020-701.5YBS-120012000.980-10≤30220-28020-702.2YBS-160016001.810-10≤30220-28020-704YBS-200020002.800-10≤30220-28020-704YBS-240024004.150-10≤30220-28020-705.5YBS-260026005.310-10≤30220-28020-705.5
